固废垃圾焚烧烟气排放连续监测系统

发布时间:2019-06-17 16:58

一、概述
固废垃圾焚烧烟气排放连续监测系统是采用世界先进傅立叶变换红外分析(Fourier transform infrared,简称FT-IR)即基于红外吸收原理的广谱分析技术与中国环保监测技术相结合,通过我公司多年在工业流程领域中积累的丰富经验精心打造而成的专用于固废垃圾焚烧烟气监测系统。该系统符合中华人民共和国环境保护产业标准HJ/T75-2017、HJ/T76-2017标准以及《生活垃圾焚烧污染控制标准》(GB18485-2014)标准等相关标准要求。

该系统应用于垃圾处理厂、垃圾焚烧炉、烟气排放连续监测等烟气中气态污染物(SO2/NO/NO2/CO/CO2/HCL/HF/NH3/O2)和固态污染物粉尘以及温度、压力、湿度、流量的在线监测,并通过数据采集处理系统生成图谱、环保报表,可将数据远传至各级环保部门,完成对监测数据的接收、存储、显示、传输的功能要求。

二、气态污染因子监测方案
TR-9300E型固废垃圾焚烧烟气排放连续监测系统采用美国MKS傅立叶变换红外分析法,测量准确,响应时间短,检测方法快速,测量组分种类多样;系统采用全程高温(190℃以上)抽取式分析原理,即烟气经由高温加热探杆和高温探头抽取,经过滤粉尘后进入高温输气管线、后经高温预处理模块预处理后进入高温多组分红外分析仪进行测量,分析气室的温度能承受190℃以上的高温加热方法。中间不冷凝,不除湿,从采样点到仪器主机和检测装置的采样管线中没有任何冷凝脱水装置。先进的高温测量方法,能够高精度地测量一些特殊组份,如极易溶于水的HF、HCl、NH3和烟气湿度等,完美的解决了垃圾焚烧等行业高湿、高腐蚀、高尘、高温、气体含量低、检测种类多等复杂工况下监测的需求。

三、气态污染物监测系统组成

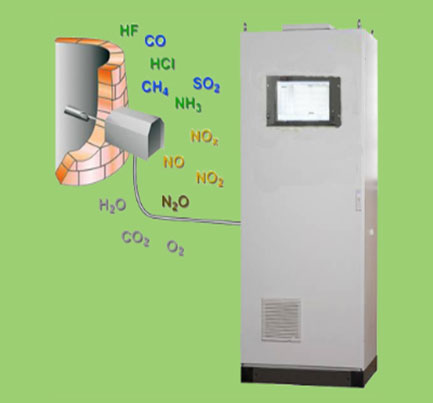

气态污染物监测系统由高温采样单元(含采样探头和一体采样管)、反吹单元、预处理单元、傅里叶红外分析单元、氧化锆分析单元、控制单元、校准单元和数据处理单元组成,采用直接抽取式高温采样法完成对烟气组分监测的要求。

四、系统技术特点
系统按工业型仪器标准生产,同时又符合环保型仪器标准,对污染源的监测有非常好的适应性和可靠性。
采用高精度陶瓷过滤器元件,最大限度地克服堵塞问题,降低维护工作量。
采用全程高温取样、高温预处理、高温分析,温度可达190°C以上,保证监测过程无冷凝。
采样管线采用无需更换的Teflon(聚四氟乙烯)管簇,自动温度控制设计,精确保证伴热温度。
长期可靠、稳定的分析及预处理装置,满足系统长时间稳定正常运行,不需要日常维护。
分析仪器采用进口美国MKS的傅利叶变换红外光谱分析仪能分析含有高达40%水气的样品,能同时分析和显示多达30种气体。
采用PLC控制,自动化程度高、维护工作量小。
系统模块化结构设计,配置灵活;系统操作简单维护方便。
系统使用寿命长,稳定可靠。

五、监测项目
常规监测气体及最低监测下限

气体名称

分子式

20/20™气室,1 秒钟检测时间下的最低检测值

氨气 Ammonia

NH3

0.5ppm

二氧化碳Carbon Dioxide

CO2

0.2ppm

一氧化碳Carbon Monoxide

CO

1.2ppm

甲醛 Formaldehyde

H2CO

0.6ppm

氯化氢 Hydrogen Chloride

HCl

1.5ppm

氟化氢 Hydrofluoric Acid

HF

0.5ppm

甲烷 Methane

CH4

0.6ppm

二氧化氮Nitrogen Dioxide

NO2

0.4ppm

一氧化氮Nitric Oxide

NO

3.6ppm

三氟化氮Nitrogen Trifluoride

NF3

0.5ppm

四氟化硅Silicon Tetrafluoride

SiF4

0.15ppm

二氧化硫Sulfur Dioxide

SO2

0.6ppm

四氟化碳Tetrafluoromethane

CF4

40ppb

二甲苯 Xylenes

C8H10

1.0ppm

六、应用行业
专业提供焚烧行业及电力系统的烟气排放连续监测系统和空气质量监测系统(如:SO2/NO-NO2-NOx/CO/CO2/HCL/HF/NH3/H2O/O2)、挥发性有机气体分析系统 (如:总挥发性有机物, 甲烷,非甲烷烃类, 苯, 甲苯, 乙苯, 对二甲苯, 邻二甲苯)、颗粒物监测系统以及便携式傅里叶红外分析系统监测设备。该系统广泛应用在城市生活垃圾焚烧厂、工业垃圾焚烧厂、污泥焚烧厂、电厂、石油石化厂、水泥厂以及玻璃厂等行业烟气在线监测。
